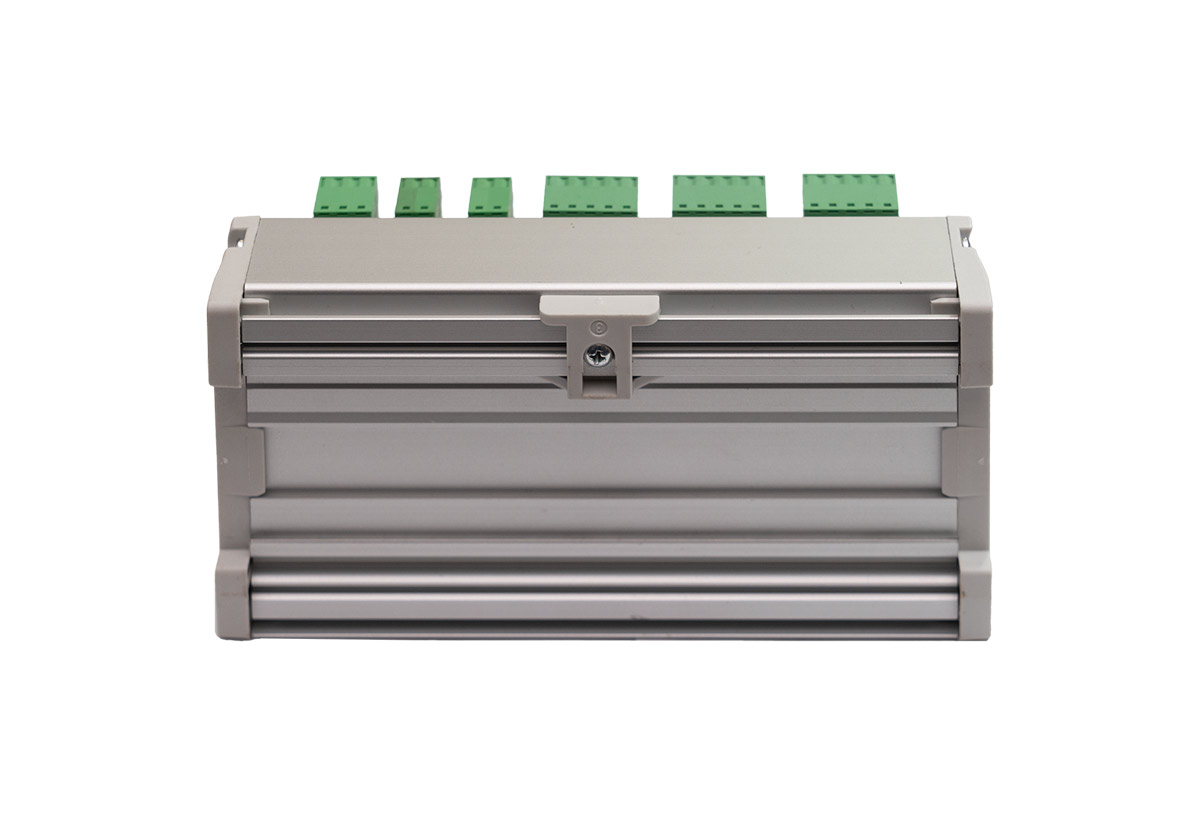

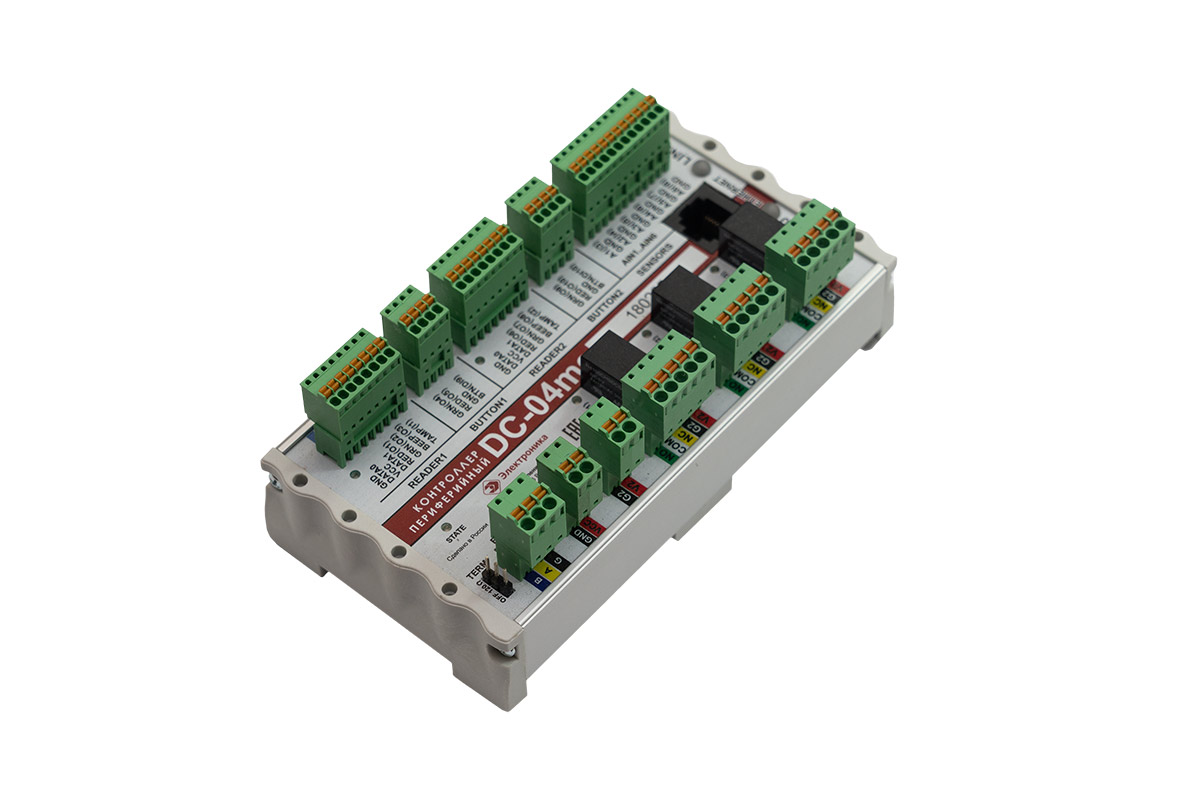

Периферийный контроллер DC
Устройство для построения систем контроля и управления доступом и охранно-тревожной сигнализации.

Микропроцессорное исполнительно-мониторинговое адресное устройство, которое принимает сигналы от шлагбаумов, турникетов и других устройств и передает управляющему контроллеру. Всего может быть подключено до трех исполнительных устройств.

Сферы применения

Контроль над точками входа/выхода физических лиц удаленных производственных и административных помещений предприятия

  • Шлюзы
  • Кабинеты
  • Служебные помещения
  • Турникеты
Основная особенность
  • Возможность задать реакцию (мост) на изменение входов, включение питания контроллера, потерю или восстановление связи с управляющим контроллером.
Возможности контроллера
  • Двухсторонний обмен данными с PCE или другим управляющим контроллером;
  • Идентификация кода с устройства считывания кода (УСК) и передача его в управляющий контроллер;
  • Идентификация нажатия кнопок и срабатывания датчиков;
  • Управление исполнительными устройствами.
Параметры
Максимальная протяженность линии связи с УК
- RS-485, м 1200
- ETHERNET, м 100
Скорость передачи данных по линии RS-485, бит/сек 9600
Скорость передачи данных по линии ETHERNET, мбит/сек 100
Количество подключаемых УСК 2
Параметры подключениядля 2 УСК
Тип интерфейса Wiegand
Напряжение питания считывателя, В 13
Максимальный ток потребления считывателя, мА 200
Максимальная длина кода, бит 64
Количество аналоговых входов для подключения датчиков/ шлейфов сигнализации 6
Параметры для 2 дискретных входов
Максимальное входное напряжение, В 6
Сопротивление подтяжки к +5В, Ом 1000
Ток короткого замыкания, мА 5
Период опроса, мс 10
Количество дискретных выходов 4
Параметры для 4 дискретных выходов
Ток короткого замыкания, mA 16
Напряжение на холостом ходу, В 16
Напряжение при токе 10мА, В 6
Количество релейных выходов 3
Параметры аналоговых входов (для подключения 6 датчиков/шлейфов сигнализации )
Максимальное входное напряжение, В 6
Сопротивление подтяжки +5В, Ом 1000
Ток короткого замыкания, мА 5
Число уровней представления аналогового сигнала 8
Параметры
Напряжение питания постоянного тока, В от 10 до 36
Ток потребления, мА до 250
Потребляемая мощность, Вт до 6
